Besoin d’en savoir plus sur le disjoncteur différentiel ? Voici les principales informations à connaître sur cet équipement que l’on retrouve dans les tableaux électriques.

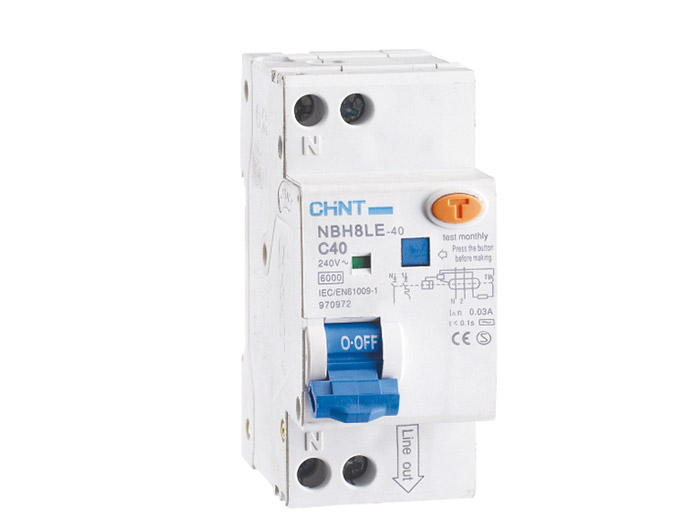

Un disjoncteur différentiel est un appareillage modulaire destiné à assurer la protection des biens (via le système magnétothermique qui protège contre les surcharges et les courts-circuits) et la protection des personnes (contre les fuites de courant).
Il combine donc à la fois le rôle de disjoncteur divisionnaire et celui d’interrupteur différentiel. Le disjoncteur différentiel ne doit d’ailleurs pas être confondu avec l’interrupteur différentiel : n’hésitez pas à lire notre article « Quelles différences entre un interrupteur et un disjoncteur différentiel ? » pour en savoir plus.
Il existe d’autres alternative moins chères (comme l’interrupteur différentiel) qui permettent de protéger vos circuits électriques. Mais le disjoncteur différentiel est principalement utilisé dans le tertiaire et secondaire car il permet de protéger chaque circuit individuellement.
L’intérêt ? Le disjoncteur différentiel ne va couper que le circuit qu’il protège mais pas toute la rangée à laquelle il est associé. L’interrupteur différentiel va au contraire couper toute la rangée sur laquelle il est fixé en cas de fuite de courant, ce qui va entraîner l’arrêt de beaucoup d’appareils et non pas juste l’appareil défectueux.
Le disjoncteur différentiel doit être choisi en fonction de son calibre (exprimé en A), qui dépend du circuit à protéger.
Le calibre adapté à chaque équipement est défini par les dispositions de la norme NF C 15-100 et les préconisations des fabricants des équipements électriques.
Voir notre article « Quel disjoncteur choisir pour protéger mes appareils et mon installation électrique ? » pour en savoir plus.
Autre information technique importante : le seuil de protection différentiel (seuil maximal qui va déclencher le disjoncteur). Dans les habitations, le seuil est de 30 mA contre 300 mA dans le secteur tertiaire et industriel.
Retenez également qu’il existe 3 types de disjoncteurs différentiels :
Vous pouvez aussi avoir recours à un bloc différentiel (voir « Tout savoir sur le bloc différentiel » pour plus d’informations).
Le disjoncteur différentiel s’installe en fin de rangée et se raccorde directement aux borniers d’alimentation électrique (pas d’insertion et de modification de rangée).
L’arrivée de l’alimentation se fait par le dessus et la sortie par le bas du disjoncteur en utilisant un fil électrique H07VK correspondant à la bonne section de fil (définie par la norme NF C 15-100) et des embouts à collerette isolante.
Besoin d’un disjoncteur différentiel ou tout autre appareillage modulaire pour votre tableau électrique ? N’hésitez pas à parcourir notre site web pour trouver le module dont vous avez besoin pour votre tableau électrique.
