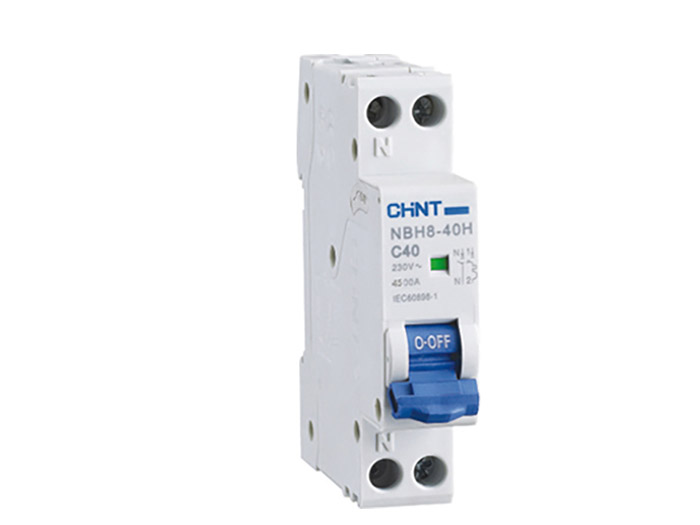

Un disjoncteur est un appareil de protection électrique que l’on place dans un tableau électrique. Son rôle est de couper l’alimentation en cas de court-circuit.
Le choix du disjoncteur se fait en fonction des dispositions de la norme NF C 15-100 et des préconisations des fabricants des équipements électriques que vous installez chez vous. Voici quelques exemples.
Les prises électriques sont protégées par des disjoncteurs de 16 A ou 20 A.
Combien de prises par disjoncteur ?
Les éclairages de votre logement doivent être protégés par un disjoncteur 16 A, avec un maximum de 8 éclairages par circuit.
Le chauffe-eau est protégé par un disjoncteur 20 A. S’il est relié à un contacteur jour/nuit (qui permet de faire des économies d’énergie pour faire fonctionner le chauffe-eau qu’aux heures creuses), ce dernier doit être protégé par un disjoncteur 2 A.
La chaudière gaz est classée dans la catégorie « circuits spécialisés » (impossible donc de l’alimenter par une prise de courant protégé par disjoncteur 10 A) par la norme NF C 15-100 et doit être reliée à un circuit qui lui est dédié.
Les autres chaudières doivent aussi être installées sur un circuit dédié.
Dans tous les cas, l’intensité du disjoncteur dépendra des modèles et sera indiquée dans la notice technique du fabricant.
Le disjoncteur sera choisi en fonction de la puissance cumulée des radiateurs sur un même circuit. Par exemple :
Combien de radiateur par disjoncteur ?
Comme expliqué précédemment, tout dépend de la puissance cumulée des différents radiateurs : additionnez la puissance de vos radiateurs pour connaître le nombre de radiateurs qui peuvent être protégés par un disjoncteur 16 A, 20 A, 25 A, 32 A.
La norme NF C 15-100 prévoit la protection de l’électroménager en imposant un circuit par équipement protégé par un disjoncteur 20 A.
Exemples :
Rappelons cependant qu’un disjoncteur d’une intensité plus élevée est nécessaire pour les plaques de cuisson (disjoncteur 32 A).
Une VMC est en général protégée par un disjoncteur 2 A (et jusqu’à 16 A dans certains cas).
Le moteur du portail électrique doit être protégé dans la grande majorité des cas par un disjoncteur 10 A (variable en fonction de la puissance du moteur).
