Les interrupteurs et disjoncteurs différentiels sont des dispositifs différentiels à courant résiduel (DDR), qui protègent les personnes contre les risques électriques. Voici comment les différencier.
L'interrupteur différentiel assure la protection des personnes contre les risques électriques. Son rôle est de couper le courant s'il détecte une différence de courant entre la phase et le neutre supérieure à ce que l'on appelle la sensibilité de l’interrupteur (ex : 30mA).
La sensibilité correspond au seuil au-delà duquel l'interrupteur doit couper le courant pour des raisons de sécurité. A ne pas confondre avec l'intensité, qui correspond à la quantité d'électricité maximale supportée par l'interrupteur avant qu'il ne se détériore.
Il existe plusieurs types d'interrupteurs différentiels en fonction des appareils présents sur le circuit électrique :

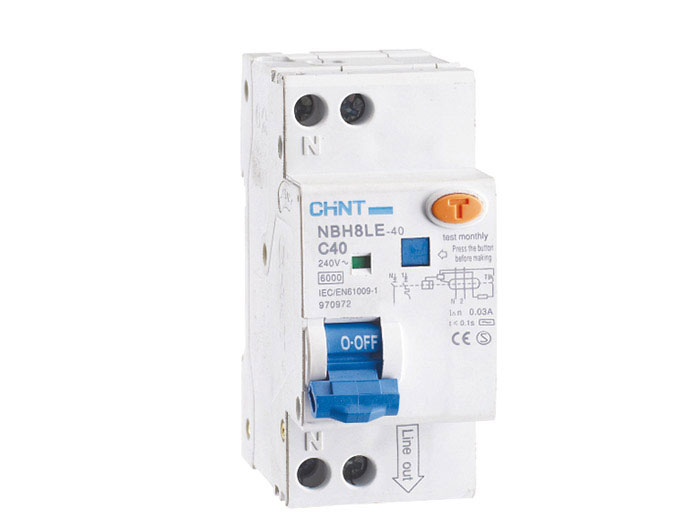

Le disjoncteur différentiel a une double fonction : la protection des équipements électriques et la protection des personnes. Contrairement à l'interrupteur différentiel, il n'a pas besoin d'être associé à un autre dispositif pour assurer la protection des biens contre les surtensions.
Il existe plusieurs types de disjoncteur : le disjoncteur d’abonné (ou disjoncteur général), le disjoncteur différentiel et le disjoncteur divisionnaire.
La norme NF C15-100 impose la présence deux 2 dispositifs différentiels à courant résiduel (DDR) de 30 mA pour tous les circuits de l’installation électrique, c’est-à-dire au moins un DDR de type A et un DDR de type AC.
On retrouve plus classiquement le couple interrupteur différentiel + disjoncteur divisionnaire, car cette solution est moins onéreuse que l'utilisation d'un disjoncteur différentiel. Dans cette configuration, chaque interrupteur différentiel est placé en amont de la rangée de disjoncteurs (8 circuits maximum peuvent être protégés par un même interrupteur).
Le disjoncteur différentiel se suffit à lui-même mais son prix est plus élevé. Il possède cependant des avantages dans certains cas comme :
