Calcul des pertes de charge pour les ventilateurs

Abaque de calcul de pertes de charge des gaines droites en tôle galvanisées

Télécharger le diagramme des pertes de charge au format pdf.

Pour air à 15°C, sous 760 mm Hg (= 1 22 kg/m3) - Valable pour 100 jonctions pour 75 m de Conduit.

EXEMPLE : Trouver la perte de charge pour un débit de 10.000 m3/h d'air, dans un conduit de 300 mm de diamètre d'un mètre de longueur. En se déplaçant vers la droite sur la ligne horizontale des 10.00O m3/h à l'endroit où l'on croise la ligne oblique du diamètre 300 mm, on trouve la ligne oblique de la vitesse (40 m/s) et en descendant verticalement sur l'échelle de perte de charge, on lit: 6 mm CE.

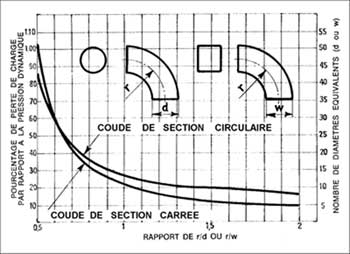

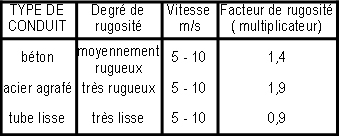

Abaque de calcul de pertes de charge des coudes en tôle galvanisées

- Perte de charge dans les coudes de section carré et circulaire -

NOTE:
Le diagramme a été établi en admettant qu’une gaine longue de 50 fois son diamètre, donne une perte de charge par frottement égale à la pression dynamique. En réalité, ce n'est pas tout à fait vrai, parce que la perte de charge dépend du diamètre de la gaine.

EXEMPLE:

Trouver la perte de charge d'un coude en tôle zinguée, de section circulaire de diamètre d = 300 mm, de section S = 0,0705 m' et de

rayon de courbure r = 300 mm.
Débit = 2450 m'/h.
Vitesse de l'air dans le coude = 10 m/sec.
Pression dynamique correspondante = 6,25 mm CE.
Rapport = r/d = 1.

Le diagramme ci-contre indique que la perte de charge par frottement est égale à 28 % de la pression dynamique soit:

h = 6,25 mm CE x 0,28 = 1,75 mm CE

On voit sur le diagramme (fig. 30) que la perte de charge est égale à celle que l'on aurait dans une gaine droite ayant le même diamètre et une longueur de 14 fois son diamètre.

Equivalence entre gaine à section rectangulaire et circulaire à débit constant
