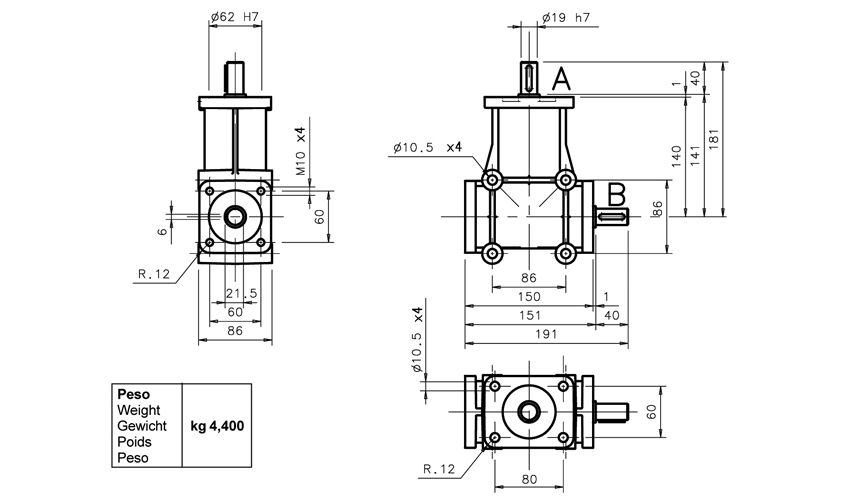

Renvoi d'angle 2 voies - Arbres Ø 19
Réduction 1/3 - Rotation A

Renvoi d'angle avec 1 sortie par arbre, pour applications mécanique.
Code article : 144010
144010
Unité
* Les devis adressés aux professionnels font directement l’objet de remises (Hors promotions)
835,60 € HT
HT
Nous Contacter
Renvois d'angle préconisés pour tout type de transmissions mécaniques.
Ces renvois peuvent aussi être utilisés comme multiplicateurs de vitesse et peuvent être installés dans n'importe quelle position.
La qualité de fabrication soigné permet de limiter le bruit des renvois d'angle, même aux vitesse maximum.

Conditions d'utilisation :
  • Températures de fonctionnement entre -18°C et + 80°C.
  • Renvois d'angle livrés avec lubrifiant (aucun remplacement ou complément d'huile durant la durée de vie moyenne).
  • Dans le cas d'un montage avec arbre vertical, la lubrification correcte doit être vérifiée (le signaler à la commande).
Choisir un renvoi d’angle pour votre moteur électrique
Carter
Le corps du renvoi est en une seule pièce compacte et fabriquée en alliage léger.
Les différentes configuratons d'usinage permettent le montage dans n’importe quelle position.

Couples coniques
Les engrenages ont la denture hélicoïdale GLEASON et sont fabriqués en alliage d’acier, cémentés et trempés.
Ils garantissent un bon fonctionnement dans les deux sens de rotation.

Arbres
Les arbres Ø8 et les arbres creux en sortie sont en acier trempé.
Les autres arbres sont fabriqués en acier, cémenté, trempé et rectifié.

Roulements
La rotation des arbres se fait sur des roulements à billes largement dimensionnés.
Les roulements utilisés dans les renvois sont de la meilleure qualité de marques connues

Bagues d’étanchéité
Pour des applications particulières, sur demande nous pouvons livrer des renvois avec des bagues d’étanchéité spéciales, comme par exemple en VITON® pour les hautes températures.
Lubrification
Les renvois sont livrés déjà lubrifiés par huile synthétique.
Comme il s’agit d’une lubrification à vie, il n’est pas nécessaire de faire des remplissages ou de remplacer l’huile pendant la durée de vie moyenne du renvoi. (durée moyenne de vie de 10000 heures.)
L'huile contenue dans les renvois d'angle est le type AGIP bLASIA S150.
S’il est nécessaire d’ajouter ou de remplacer l’huile contenue dans le renvoi, nous recommandons de la remplacer complètement.

Installation
Grâce à leur forme particulière de construction, les renvois peuvent être montés dans n’importe quelle position.
La seule précaution demandée est de signaler un éventuel montage ayant un arbre en position verticale, à fin de vérifier la lubrification adéquate.
Vitesse de rotation
Les renvois ont été étudiés pour une vitesse en entrée (arbre A) de 1400 tr/min.
Cette vitesse, avec la puissance applicable, détermine une durée moyenne de vie de 10000 heures.
La vitesse en entrée est permise jusqu’à 3000 tr/min. seulement pour des courtes périodes.
Les renvois avec rapport de réduction peuvent être utilisés aussi comme multiplicateurs de vitesse, ne dépassant pas en entrée les 500 tr/min. pour le rapport 1:3 et les 750 tr/min. pour le rapport 1:2.
Pour tous les renvois à 4 voies et à 3 voies indépendantes avec rapport différent de 1:1, l’arbre en entrée est l’arbre A (rapide), l’arbre C (rapide) est en sortie, les arbres B et D sont lents.

Température de fonctionnement
Les températures admissibles pour un bon fonctionnement des renvois oscillent entre -18°C et +80°C (0°F et 170°F).

Bruit
Le montage et le contrôle soignés nous permettent de limiter le bruit des renvois d’angle même aux vitesses maximum.

Jeux angulaires
Le jeu angulaire vérifiable entre les dents des engrenages est compris entre 15' et 30' pour tous les renvois de stock.
