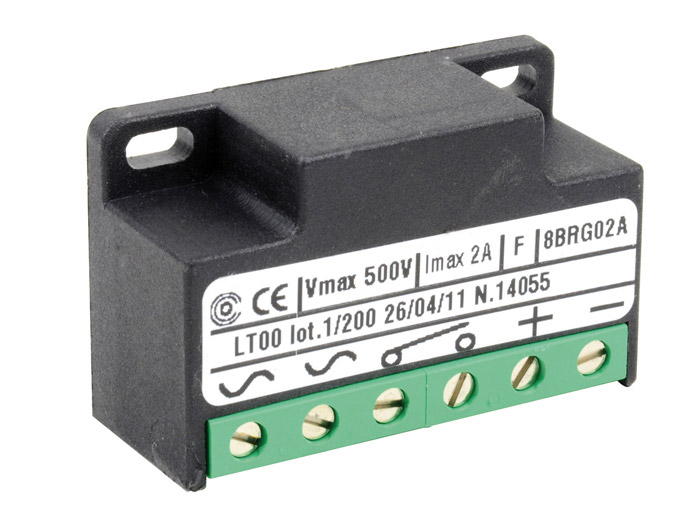

Pont redresseur 6 bornes 130 V/215 V - MF6-H

Le redresseur à 6 bornes est utilisé pour le contrôle direct et immédiat du frein. En effet, les deux bornes ajoutées jouent le rôle d'interrupteur direct sur le frein en aval du redresseur tout en garantissant une intervention rapide et sans dégâts dus aux extra courants de rupture.
Le frein en CC offre un meilleur couple de freinage, une plus grande stabilité tant au niveau du maintien du couple qu'au niveau de la vibration, ainsi qu'un niveau sonore plus bas.

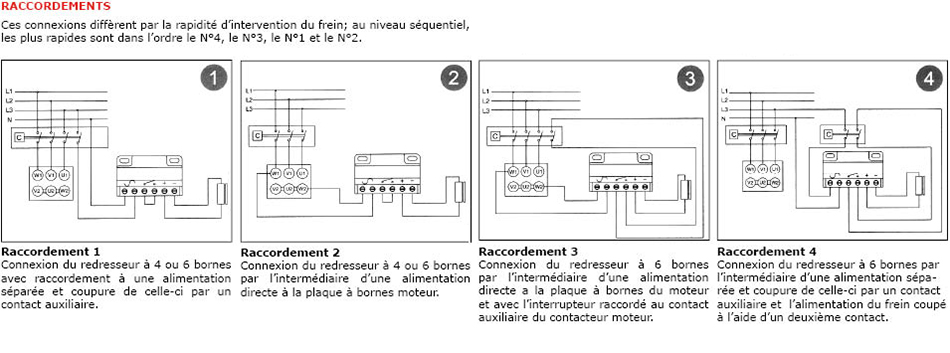

On accélère la fermeture du frein en raccordant un contact auxiliaire aux deux bornes centrales du redresseur (Figure ci jointe) qui coupe le circuit d'alimentation courant continu.

Attention : Dans le cas où le contact auxiliaire n'est pas utilisé il faut faire un pont entre les deux bornes du contact sur le redresseur.
