Coffret électronique de contrôle de niveau d’eau
Pour pompes immergées de puits ou de forage
Code article : 211010
211010
Unité
JETLY
Coffret électronique de contrôle de niveau d’eau par électrode et de gestion dédié aux installations équipées avec pompes immergées de puits ou de forage avec moteurs Mono 230V ou Tri 400V jusqu’à 10A maximum.
Fonction :

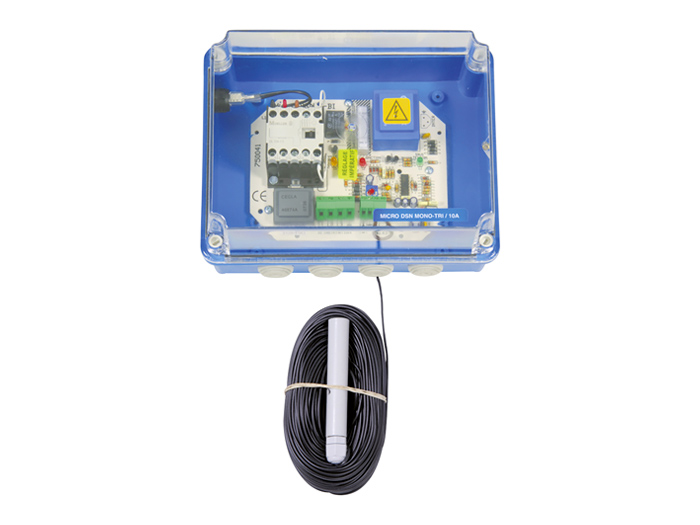

Le coffret MICRO DSN comporte un dispositif électronique de contrôle de niveau d’eau par une seule électrode, pour la protection d’une pompe immergée contre le manque d’eau.
L’électrode doit être positionnée juste au-dessus de la pompe.
Lorsque le niveau d’eau passe sous l’électrode, la pompe s’arrête.
Lorsque l’eau atteint à nouveau l’électrode, une temporisation d’environ 4min se déclenche pour permettre la reconstitution d’une réserve d’eau dans le forage, avant le redémarrage de la pompe.
Dispositif électronique à une seule électrode.
Présentation dans coffret étanche (IP 44).
Bornier «Télécommande» pour le branchement d’un contacteur-manométrique, flotteur ou autre commande par contact sec (à maintenir ponté si non-utilisé).
Le coffret MICRO DSN peut être également utilisé avec une pompe de surface. Dans ce cas, il est impératif de prévoir une deuxième électrode de référence (non livrée) qui sera positionnée sous la première électrode et raccordée à la borne terre du coffret.
Convient pour les pompes Mono 230 volts et Tri 400 volts dont l’intensité absorbée ne dépasse pas 10A, soit environ une puissance de 1,1 kW en Mono et 4 kW en Tri.
La protection moteur se fait par contrôle de l’intensité absorbée (Molette de réglage de 1 à 10 ampères).
Livré avec 1 électrode et 40 mètres de câble.
A raccorder sur une alimentation équipée d’un dispositif de protection et de sectionnement tripolaire en conformité avec la norme EN 60204.
Bien veiller à la qualité du branchement à la terre, indispensable au bon fonctionnement du coffret.
