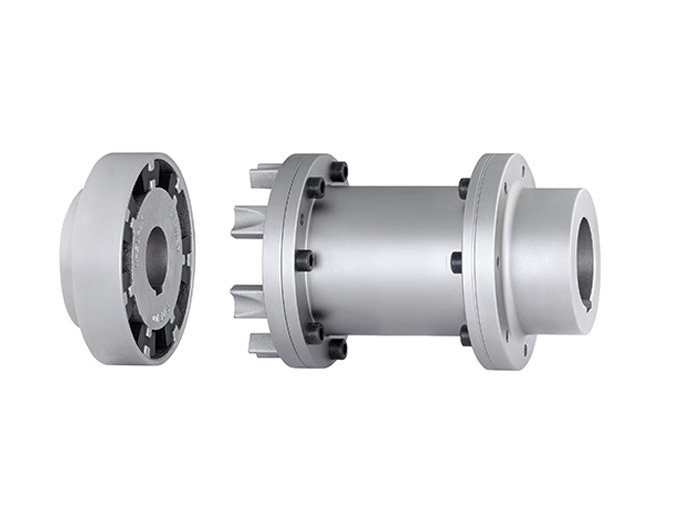

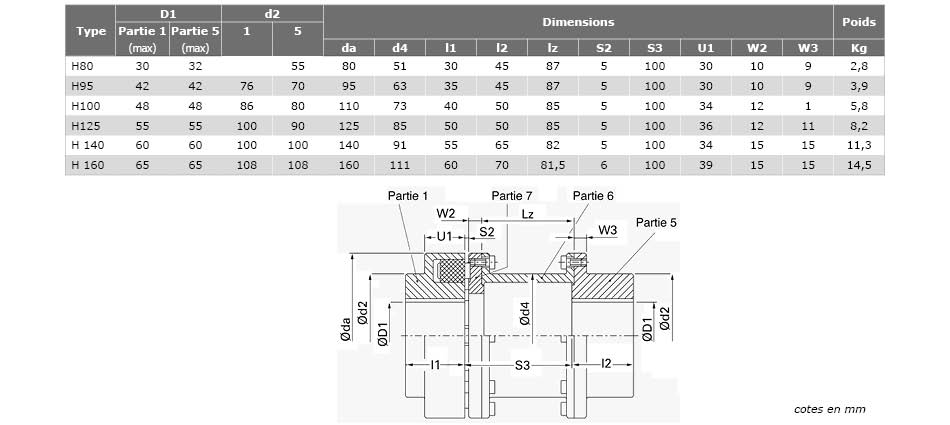

Accouplement N-EUPEX à spacer 100 mm
Taille H160

Accouplement souple universel pour connexion flexible.
Code article : 155659
155659
Unité
* Les devis adressés aux professionnels font directement l’objet de remises (Hors promotions)
2 283,00 € HT
HT
Nous Contacter
Les accouplements N-EUPEX sont élastiques à la flexion, à la torsion, dans les sens transversal et longitudinal. Ils conviennent pour les deux sens de rotation, ainsi que pour les services à inversion du sens de rotation. Ils garantissent une transmission continue.<br>Les accouplements N-EUPEX d'exécution standard sont en fonte GG-25 de haute qualité. Ils sont de forme cylindrique et compacte.<br>La transmission du couple est assurée par des tampons élastiques également répartis dans des logements situés sur le pourtour du moyeu de la partie d'accouplement. Les tampons conviennent pour des températures de service situées entre -30 °C à +80 °C. Des doigts spécialement conçus de la partie d'accouplement (4) viennent s'emboîter entre les tampons élastiques.<br>Sous charge, les tampons élastiques sont soumis en grande partie à un effort de compression. L'angle de torsion φ croît d'abord rapidement, puis plus lentement (voir fig. 5.1). <br>La caractéristique d'élasticité progressive de l'accouplement N-EUPEX et ses bonnes qualités d'amortissement empêchent efficacement la superposition dangereuse des vibrations, assurant ainsi la protection des organes de commande.<br>Ces accouplements compensent les désalignements des axes Δ Kr (fig. 5.2), les déviations angulaires Δ Kw, (fig. 5.3) et les déplacements axiaux des arbres Δ Ka (fig. 5.4). Cependant, un alignement précis des arbres augmente la durée de vie des tampons.<br>En construction mécanique, la combinaison des parties d'accouplement N-EUPEX avec des poulies à courroies de toutes sortes ou avec des arbres flottants, entretoises ou poulies à frein, permet des possibilités d'utilisation très variées.<br>L’accouplement N-EUPEX en deux pièces nécessite pour le désaccouplement un déplacement axial égal à la longueur des doigts.
INSTRUCTIONS CONCERNANT LE MONTAGE

Tampons élastiques
Les accouplements N-EUPEX sont livrés, en exécution standard, avec des tampons en caoutchouc synthétique (dureté 80 shore).

Disposition des paliers
Les sorties d'arbres doivent être soutenues par des paliers placés dans le voisinage immédiat de l'accouplement.

Équilibrage (svt. DIN 740)
Généralités : tous les moyeux d'accouplement à alésage fini sont au minimum conformes à une classe d'équilibrage G16 (selon DIN 740 pour n = 1500 min-1 ou v max. = 30 m/s, équilibrage sur un plan). L'équilibrage a lieu selon le principe de la demi-cale (DIN-ISO 8821).
Télécharger la notice
