Définissez vous même votre pompe

1er - Déterminer le DÉBIT de votre installation à l'aide des TABLEAUX 1 à 6.

 Nous avons déterminé que nous avions besoin de 5 m3/h pour effectuer notre exemple.


2ème- Déterminer le diamètre de la tuyauterie nécessaire pour l’aspiration et le refoulement.

Pour effectuer nos calculs, nous utiliserons toujours le diamètre intérieur pour la tuyauterie, mais les fabricants de tuyaux ne parlant que de diamètre extérieur, faites-vous toujours préciser le diamètre intérieur. En sélectionnant sur le Diagramme 1, un débit de 5 m3/h et en remontant à la vitesse de 1.5 m/s (Vitesse max. admissible,
au-delà risque de détérioration de la pompe), nous obtenons 2 paramètres à l’intersection de ces deux droites. Le diamètre de la tuyauterie et la perte de charge (JA) dans cette même tuyauterie pour 100 m. 1) Diamètre de tuyauterie: nous nous trouvons entre les diamètres 32 mm et 40 mm, il faut donc choisir le diamètre supérieur soit 40 mm.

3ème - Calculer JA la perte de charge dans la longueur de tuyauterie aspiration et refoulement.

2) Sur l'échelle de gauche, à l’horizontale de l’intersection du diamètre de 40 mm et du débit de
5 m3/h nous obtenons la perte de charge, soit 4,75 m. pour 100 m de tuyauterie.

EXEMPLE de calcul de JA pour 75 m : 4.75 x 75/100 = 3.56 m CE.

4ème - Calculer la Hmt (hauteur manométrique).

 La Hmt est la pression totale que doit fournir la pompe. Elle s'exprime en mCE (mètres de colonne d'eau), ou en Kg, ou en bar.

10 m = 1kg/ cm2 = 1 bar

Ha = hauteur géométrique d'aspiration en m. du niveau le plus bas (niveau dynamique) à l'axe de la pompe.
Hr = hauteur géométrique de refoulement en m de l'axe de la pompe au point le plus haut de l'installation.
Ja = Pertes de charge dans la tuyauterie d'aspiration et refoulement.
Jc = Pertes de charge dans les coudes, clapets, robinets, estimation 5 m.
Hmt = Ha+Hr+Ja+Jc+Pu

La = longueur développée de la tuyauterie d'aspiration en (m).
Lr = longueur développée de la tuyauterie de refoulement en (m).
Pu = pression utile à la sortie utilisation.

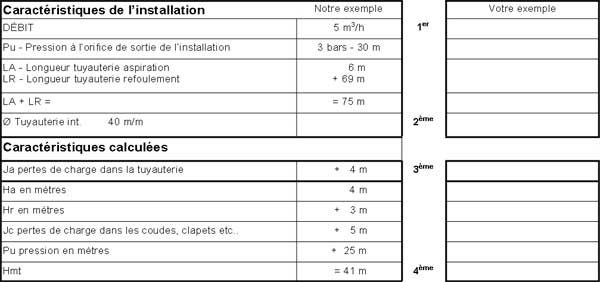

Exemple de calcul

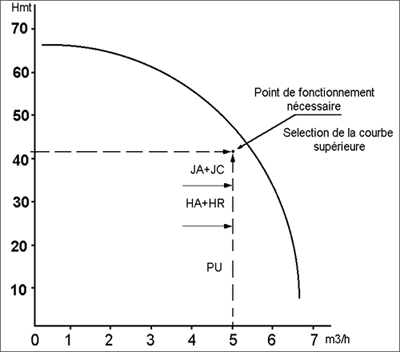

5ème Maintenant nous recherchons une pompe qui nous donne un débit de 5 m3/h pour une Hmt de 41 m, comme sur l’exemple ci-dessous.

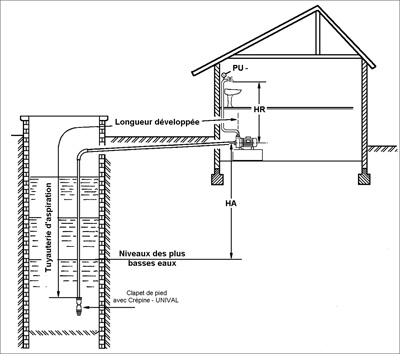

Plan de repérage des données pour les calculs.
