Comment fonctionne un relais temporisé ?

Que ce soit pour démarrer un moteur avec un délai, éteindre une lumière après une certaine durée, ou gérer des séquences automatisées, les relais temporisés sont omniprésents dans les installations industrielles et tertiaires.

Mais comment fonctionne réellement un relais temporisé ? Quels sont ses types et ses applications concrètes ? On vous explique tout.

Qu’est-ce qu’un relais temporisé ?

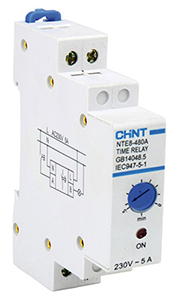

Un relais temporisé est un dispositif électromécanique ou électronique qui permet de retarder l’activation ou la désactivation d’un circuit électrique. Contrairement à un relais classique qui agit instantanément à l’excitation de sa bobine, le relais temporisé introduit une attente définie (en secondes ou minutes) avant d’enclencher ou de couper ses contacts.

Les différents types de temporisations

• Temporisation à l’enclenchement (TON) : lorsque la tension est appliquée, le relais attend un certain délai avant de fermer son contact. Ex : allumage progressif d’un éclairage après appui sur un bouton.
• Temporisation au déclenchement (TOFF) : le relais active son contact immédiatement, mais coupe le circuit après un délai une fois l’alimentation retirée. Ex : ventilation qui continue quelques minutes après extinction de la lumière.
• Fonction clignotante (ON/OFF cyclique) : le relais alterne entre état activé et désactivé selon un cycle défini. Ex : feu de signalisation ou avertisseur lumineux.
• Temporisation à impulsion (pulse) : le relais reste activé pendant une durée fixe, quelle que soit la durée de l’impulsion de commande. Ex : activation d’un buzzer pendant 5 secondes après une pression sur un bouton.

Composants et fonctionnement du relais temporisé

Il existe sur le marché des relais temporisé électromécanique ou électrique :

• Relais électromécanique : il se compose d’une bobine, de contacts et d’un mécanisme de temporisation.
• Relais électronique : Il intègre un circuit logique, un microcontrôleur ou un temporisateur programmable pour offrir des temps plus précis et ajustables.

L'utilisateur peut généralement paramétrer la durée via un potentiomètre ou des touches numériques sur le relais. L’alimentation (souvent en 12V, 24V ou 230V) active la minuterie intégrée.

Applications concrètes pour un relais temporisé

Les relais temporisés sont utilisés pour de nombreuses applications :

• Éclairage de sécurité ou minuterie de cage d’escalier
• Démarrage différé de moteurs pour éviter les appels de courant simultanés
• Commande de pompes ou de ventilateurs
• Automatismes industriels (séquence de production, asservissement)
• Systèmes domotiques pour gérer l’éclairage, les volets…

Chez ATEC, nous proposons une large gamme de relais temporisés modulaires pour s’adapter à tous vos besoins. N’hésitez pas à parcourir notre site web pour les découvrir !
