Calculer la Hauteur Manométrique Totale (HMT) d’une pompe

Définition la Hauteur Manométrique Totale (HMT)

La Hauteur Manométrique Totale (HMT) correspond à la pression totale que doit fournir la pompe.

Elle prend en compte la hauteur d’aspiration (hauteur entre le niveau de l’eau et celui de la pompe), la hauteur de refoulement (hauteur entre la pompe et le point le plus haut d’utilisation), les pertes de charges (liées au débit, à la longueur et aux diamètres des tuyaux, aux éventuels coudes, clapets, robinets…) et la pression résiduelle souhaitée (ex : à la sortie d’un robinet).

Elle s'exprime en mCE (mètres de colonne d'eau), ou en Kg, ou en bar.

Comment calculer la HMT ?

La détermination de la HMT se fait via le calcul suivant :
HMT = Ha + Hr + Ja + Jc + Pu

Ha = hauteur géométrique d’aspiration (hauteur entre le niveau le plus bas de l’eau et l’axe de la pompe).
Hr = hauteur géométrique de refoulement (hauteur entre l’axe pompe et le point d’utilisation/de refoulement le plus haut).
Ja = pertes de charge dans la tuyauterie d'aspiration et refoulement.
Jc = pertes de charge dans les coudes, clapets, robinets.
Pu = pression utile (résiduelle) souhaitée

Pour réaliser ce calcul, il est indispensable d’utiliser pour toutes les valeurs ci-dessus des mCE (mètres de colonne d'eau).
Pour rappel : 10 mCE = 1kg/ cm2 = 1 bar.

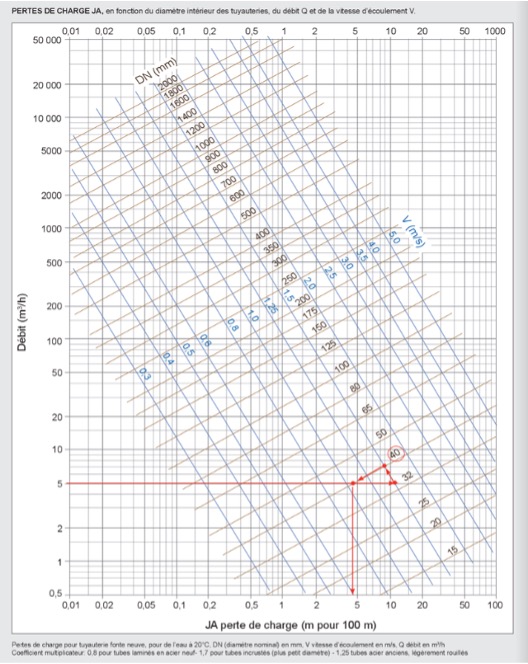

Pour le calcul des pertes de charge, un abaque comme celui ci-dessous peut vous aider.

Précision sur les pompes de relevage

Dans le cas d’une pompe de relevage / vide-cave, il faut supprimer du calcul ci-dessus la valeur de la pression (Pu). En effet, la pression ne peut être prise en compte pour le relevage car le but d’une telle pompe est d’évacuer l’eau le plus rapidement possible.

Choix de la pompe

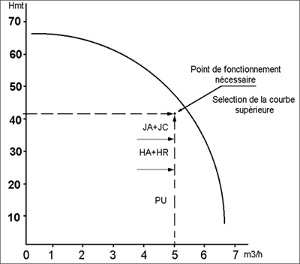

Avec le débit de sortie voulu et la HMT, vous disposez de toutes les données pour choisir la bonne pompe. Il vous suffit d’utiliser la courbe de performance d’une pompe comme-ci-dessus.
