Le relais de contrôle de niveau

Besoin de vider un puits ou de remplir un réservoir ? Découvrez en quoi le relais de contrôle de niveau peut vous être utile.

Quel est le rôle du relais de contrôle de niveau ?

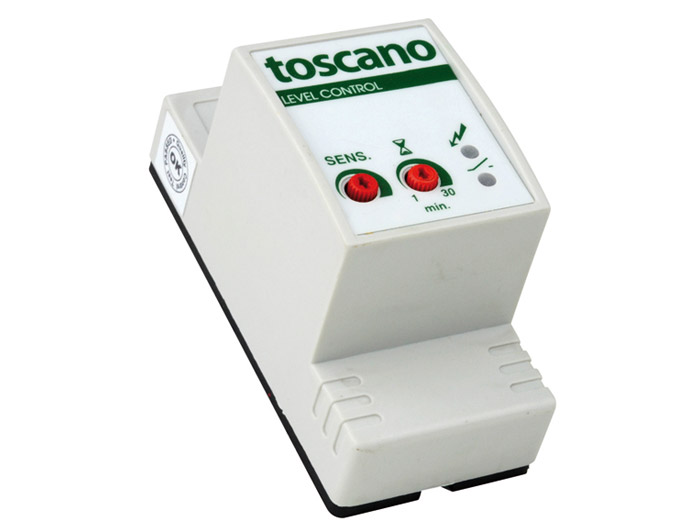

relais de contrôle de niveau pour pompeLe relais de contrôle de niveau permet de contrôler le niveau d’eau d’un puits ou d’un réservoir en fixant un niveau maximum et minimum à ne pas dépasser. Il vous permet ainsi d’éviter la marche à sec de la pompe ou les débordements d’un réservoir.

Le relais va enclencher l’arrêt ou la mise en fonctionnement de la pompe en fonction du niveau du liquide dans le puits ou le réservoir. NB : un contacteur est recommandé pour contrôler les moteurs de puissance élevée ou si une fréquence de travail importante est nécessaire. Le contacteur s’adapte mieux qu’un relais aux usages intensifs.

Pour que l’information sur le niveau d’eau remonte vers le relais, ce dernier est relié à des sondes (capteurs de niveau) installées dans le réservoir ou le puits (aux niveaux minimum et maximum désirés) :

  • Dans le cas d’une vidange : la pompe s’enclenche lorsque le liquide atteint le niveau maximum et elle s’éteint dès que le niveau se situe en dessous du minimum.
  • Dans le cas d’un remplissage : la pompe s’enclenche que le niveau passe en dessous du minimum et s’éteint une fois le niveau maximum est atteint.

Installation et choix des sondes

Dans un réservoir, placez l’électrode du niveau maximum en dessous du trop-plein et l’électrode du niveau minimum à la hauteur correspondant au volume de liquide que vous souhaitez disposer.

Dans un puits, placez l’électrode du niveau minimum juste au-dessus de la crépine d’aspiration et celle du niveau maximum à une hauteur qui dépendra du volume du puits, dans le but d’obtenir le débit idéal.

Attention dans le choix des sondes, qui devront être adaptées au liquide à pomper/vidanger. Pour les liquides corrosifs, une sonde spéciale est nécessaire.

NB : n’oubliez pas dans tous cas les cas la mise à terre (ex : en connectant une partie de la pompe ou de la tuyauterie à un piquet de terre).

Si vous êtes à la recherche d’équipements pour vider un puits ou remplir un réservoir, n’hésitez pas à parcourir notre site web. Vous trouverez au sein de notre catalogue un large choix de pompes de transfert / vidange, des relais de contrôle de niveau ainsi que des détecteurs de niveau.
