Comment choisir le diamètre des gaines de ventilation ?

Besoin d’aide pour choisir vos gaines de ventilation ? Voici ce qu’il faut retenir concernant le choix du diamètre.

Rappel : qu’est-ce qu’une gaine de ventilation ?

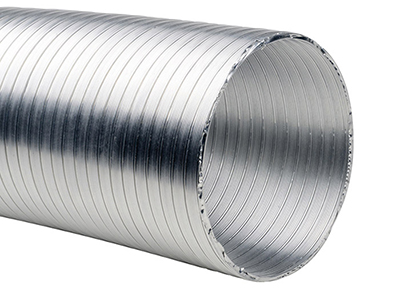

Une gaine de ventilation est un conduit destiné à transporter l’air d’un système de ventilation. Elle peut être utilisée pour l'extraction de l'air vicié ou l’envoi d'air neuf dans un bâtiment. Cet accessoire se décline en plusieurs catégories : gaines rigides (en acier galvanisé, aluminium ou en PVC), gaines flexibles (en aluminium ou en plastique) ou gaines isolées (avec isolant thermique et acoustique).

Pourquoi le choix du diamètre de gaine de ventilation est-il important ?

Le choix du bon diamètre d’une gaine de ventilation est primordial car un diamètre inadapté peut entraîner des conséquences néfastes sur votre système de ventilation :

• Perte d’efficacité.
• Augmentation des nuisances sonores.
• Consommation énergétique accrue.
• Risques de condensation et de moisissures.
• Risques de sécurité.

Conseils pour le choix du diamètre de gaine de ventilations ?

En général, l’usage veut que l’on utilise dans les VMC simple flux :

• Des gaines de 80 mm pour les sanitaires (salle de bains, WC, buanderie…), qui sont parfaites pour lutter contre l’humidité et les odeurs.
• Des gaines de 125 mm pour les cuisines, qui assurent une gestion efficace de l’humidité et des graisses de cuisson.
• Des gaines de 160 mm pour les rejets extérieurs.

Dans le cas de ventilateurs double flux, on utilise pour les conduits principaux des gaines de 125 mm à 160 mm et pour les conduits secondaires des gaines de 63 à 90 mm.

Comment détermine-t-on le diamètre d’une gaine de ventilation ?

En-dehors des recommandations explicitées ci-dessous, il peut s’avérer nécessaire de calculer le diamètre précis des gaines pour s’adapter parfaitement aux besoins de ventilation d’un bâtiment.

Pour ce faire, il faut calculer la section de gaine, avec deux solutions possibles :

1/ Utiliser la formule (avec S = section exprimée en m², D = débit d’air* en m3/s et V = la vitesse** en m/s) puis (avec D = diamètre exprimé en mm et S = section en mm²).

*Le débit d’air est la quantité d’air circulant dans le réseau de ventilation par heure et qui est défini en fonction de la taille et du type de ventilation.

**La vitesse d’air correspond à la vitesse de circulation de l’air dans le système de ventilation, qui est définie par des normes (ex : DTU 68.3) en fonction des débits d’air (ex : pour une habitation, le débit se situe entre 2 et 4 m/s selon les pièces).

2/Utiliser un abaque de calcul.
