Guide pour le choix des câbles électriques

Besoin d’aide pour comprendre et choisir les fils et câbles électriques ? Voici un rappel sur leurs caractéristiques et des conseils pour bien les choisir.

Câbles vs fils : quelle(s) différence(s) ?

La différence entre un fil et un câble électrique est simple :

• Un fil électrique permet le transport de l’électricité et se compose d’une âme et d’un isolant.

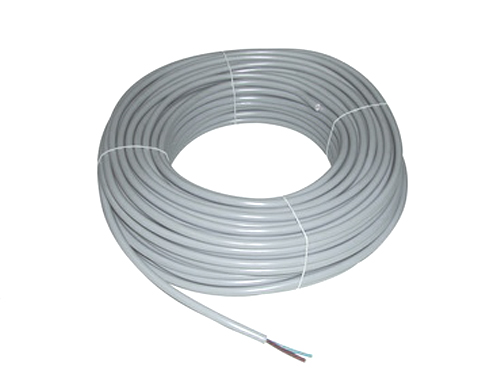

• Un câble est un regroupement de plusieurs fils dans une gaine plastique.

Quel est le code couleur des fils électriques ?

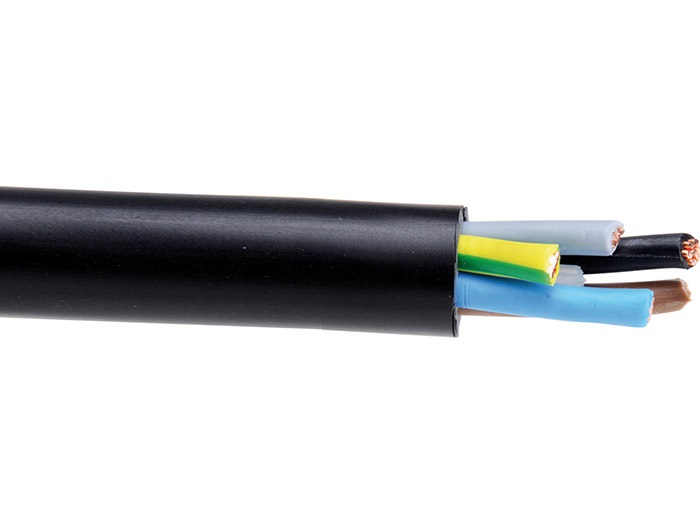

Des coloris précis permettent d’identifier les fils dans les installations électriques :

• Le fil bleu = le neutre
• Le fil jaune/vert = le fil de terre
• Le fil rouge ou une autre couleur = la phase

Quelle section de câble électrique choisir ?

Notion très importante, le diamètre permet de déterminer l’intensité de courant maximale acceptée par le câble. Plus le diamètre est grand, plus l’intensité supportée par le câble est forte, et inversement. Pour une habitation dont le raccordement électrique est de 230 V en monophasé, voici les sections imposées par la norme NF C 15-100 :

• Jusqu’à 16A : 1,5 mm² (prise de courant classique, éclairage)
• Jusqu’à 20A : 2,5 mm² (ex : circuit de prise de courant, appareils électroménagers, chauffe-eau électrique)
• Jusqu’à 25 A : 4 mm²
• Jusqu’à 32A : 6 mm² (ex : cuisinière, plaque de cuisson)

Les sections plus importantes (10/16/25 mm²) sont utilisées pour la liaison au compteur électrique, la mise à terre ou le raccordement à une dépendance.

Comprendre le code des normes pour choisir vos fils et câbles électriques

La première lettre (H ou U) définit s’il s’agit de la norme national (U pour la norme française UTE) ou internationale (H pour la norme internationale harmonisée CENELEC).

Dans le cas de la norme internationale, on retrouve par exemple :

• la lettre désignant la normalisation (H)
• la tension maximale supportée par le fil (ex : 05 = 500 V maximum)
• le matériau utilisé pour l’isolant (V = PVC, N = néoprène, R= caoutchouc naturel, B= caoutchouc synthétique…)
• le matériau utilisé pour la gaine (V = PVC, N = néoprène, R= caoutchouc naturel, B= caoutchouc synthétique…)
• le type de construction (aucune indication = câble rond, H= câble méplat divisible,  H2 = câble méplat non divisible)
• le métal utilisé dans l’âme (aucune indication = cuivre, A = aluminium)
• la souplesse/rigidité de l’âme (ex : la lettre F pour une âme souple, la lettre R pour une âme rigide)
• la composition du câble : le nombre de fils présents dans le câble,  la présence ou non d’un fil de terre (x = sans fil de terre, G = avec  fil de terre) et la section des fils.

Quels câbles choisir pour votre installation électrique ?

• Les câbles pour l’alimentation de l’électroménager : pour l’alimentation de votre l’électroménager, pourquoi ne pas vous tourner vers les câbles de type HO5 ?  Le câble HO5 VVF ou HO5 RRF sont utilisés couramment pour l’alimentation des appareils électroménagers du quotidien.
• Les câbles pour l’alimentation électrique en extérieur : le câble HO7 RNF dispose par exemple d’une très grande résistance aux intempéries. Il est parfait pour des utilisations en extérieur (ex : alimentation de l’éclairage extérieur, de l’éclairage d’une piscine, pour l’alimentation d’un moteur de portail d’entrée…)

En résumé, pour choisir vos câbles électriques vous devez vérifier avant votre achat :

• La section, pour connaître l’intensité supportée par les câbles
• Le gainage, pour choisir le bon câble en fonction de l’environnement dans lequel il sera utilisé (ex : les câbles qui supportent une utilisation en extérieur comme le HO7 RNF)
• La souplesse ou la rigidité, qui peut être une information utile pour la pose
• La longueur
